不会做装配式建筑吊装?看完这篇就全懂了!(四)

 浏览次数:875    |      2019-04-14

第四环节:悬挑板安装



在悬挑板吊装前,应做好以下两个方面的准备工作。



第一,应根据施工方案要求安装支撑体系及龙骨并调整龙骨标高。

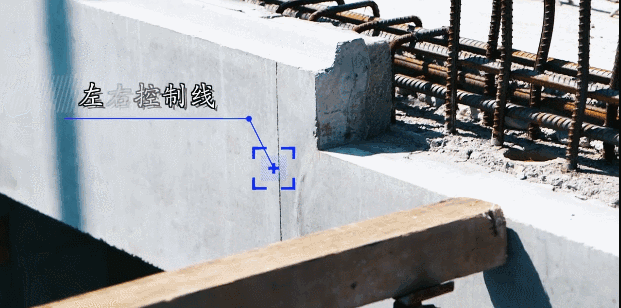

第二,应在叠合板上施放内外控制线,在悬挑板两侧下层墙体上口施放左右位置控制线。







悬挑板吊装主要分两个步骤:



第一步,根据设计要求,在悬挑板吊点位置安装好鸭嘴钓具。





悬挑板起吊前要检查吊具是否安装牢固。起吊至距离地面50cm稍作停顿。无滑钩、脱落情况再继续起吊。





第二步。利用引导大绳初步控制悬挑板安装走向。待悬挑板下落至操作工人可用手接触的高度,按照悬挑板左右、内外位置控制线进行安装并调整。







水平构件在安装过程中重点控制问题:叠合楼板和悬挑板在安装的方法上大致一样。主要控制其标高和两个水平方向的位置即可满足安装要求。另外,叠合楼板在安装过程中还要控制楼板间的累积误差。




第五环节:楼梯安装



楼梯吊装前应做好三方面的准备工作。



吊装前准备:



一、预留钢筋或螺栓。

二、施放楼梯安装控制线。

三、楼梯安装标高找平。



 楼梯安装



一吊装入位。二,调整楼梯安装位置。三成品保护。



第一,应在休息平台的提梁上,根据图纸要求预留钢筋或螺栓。





第二,在休息平台及其侧墙上施放楼梯左右、内外标高位置控制线。







第三,根据图纸要求,在休息平台的提梁上对楼梯安装标高进行找平。





在释吊后,根据休息平台及其侧墙上的左右、内外标高位置控制线进行安装。





安装后利用左右、内外标高位置控制线进行调整并验收。









另外,由于预制楼梯为清水混凝土面层,为避免后期造成磕碰。应在安装后及时用竹胶板和多层板进行成品保护。





装配式吊装作业是装配式建筑施工工艺的重要环节。对装配式关键工种知识、方法的传播,是促进行业创新发展,建设装配式专业技能人才队伍、适应新时代发展的新要求、是助力建设行业蓬勃发展、弘扬大国工匠精神、成就中国梦的重要体现。
