装配式灌浆套筒技术操作办法

放大字体   缩小字体

  来源:达奥达  作者:达奥达  浏览次数:1430  发布日期:2017-09-30

核心提示:对于装配式建筑而言,其关键技术是节点的连接构造部位,如果节点连接质量存在问题,则引起构件裂缝的出现。钢筋连接技术是装配式

对于装配式建筑而言,其关键技术是节点的连接构造部位,如果节点连接质量存在问题,则引起构件裂缝的出现。钢筋连接技术是装配式建筑的关键技术之一,稳固的连接是结构整体性和抗震能力的重要保证。装配式建筑中钢筋连接主要采用套筒灌浆连接方式。

本文将以预制柱的灌浆作业为例

介绍钢筋套筒灌浆连接技术

钢筋套筒灌浆连接技术

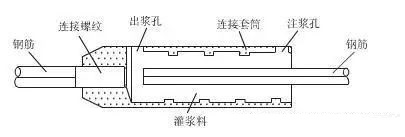

带肋钢筋插入内腔为凹凸表面的灌浆套筒,在套筒与钢筋的间隙之间灌注并充满专用高强水泥基灌浆料,灌浆料凝固后将钢筋锚固在套筒内而实现的一种钢筋连接方法。

套筒灌浆料 灌浆

施工流程

套筒灌浆料施工

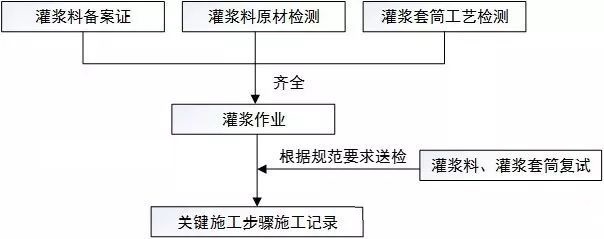

工艺流程

套筒灌浆料工艺流程

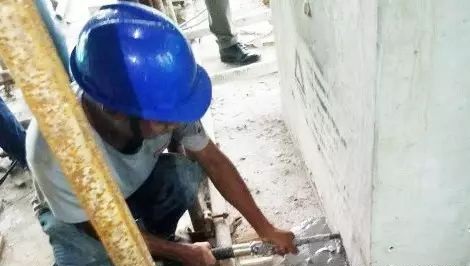

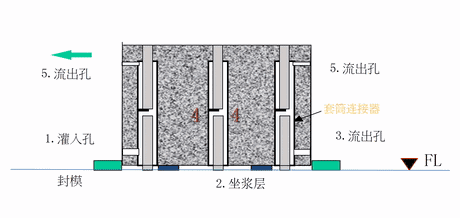

1.开动机器,将注浆管插入其中一个灌浆孔中。

套筒灌浆料施工

2.将灌浆料缓慢均匀的倒入机器中进行注浆,灌浆过程先快后慢

套筒灌浆料搅拌

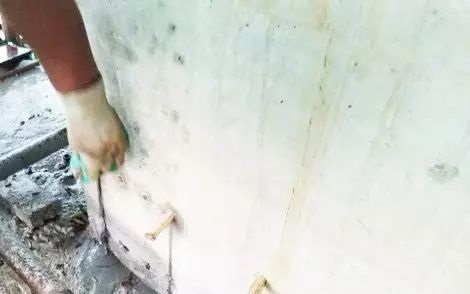

3.待出浆口有浆料均匀溢出时,使用木塞封堵出浆口。

套筒灌浆料施工

4.待出气孔有浆料均匀溢出时,则证明柱体中已充分灌浆,可停止此根预制柱的灌浆作业。

装配式套筒灌浆料施工

5.在整根预制柱灌浆完毕后全面检查是否有出浆口未出浆。若有未出浆的的情况出现,则对未出浆的灌浆套筒进行人工灌浆,保证整根预制柱灌浆质量。

装配式套筒注浆


6.试块留置

整个台班灌浆完成后,用剩余浆料制作试块。根据《钢筋套筒灌浆连接应用技术规程》(JGJ355-2015)中规定,每个工作台班取样不得少于一次每楼层取样不得少于三次

套筒灌浆料试块

钢筋套筒灌浆连接技术是装配式建筑的一项重要技术,严格贯彻实施国家相关标准,能够有效保证施工质量。
